14. Extrusió d’esbossos imbricats

En aquesta pràctica, crearem esbossos per extendre -los, situant alguns esbossos a altres i, per tant, formaran figures més complexes.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

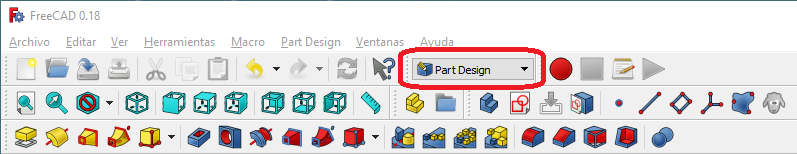

    Seleccionem el disseny de la part del banc de treball ** **

    _images/freecad-workbench-part-design.png

    A continuació, seleccionem per crear un esbós nou.

    _images/freecad-crear-nuevo-croquis.png

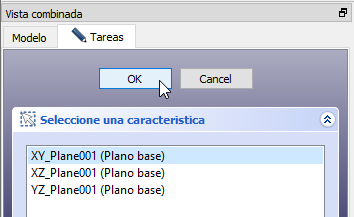

    I vam triar el pla XY com a pla base per col·locar el nou esbós.

    _images/freecad-croquis-xy.png

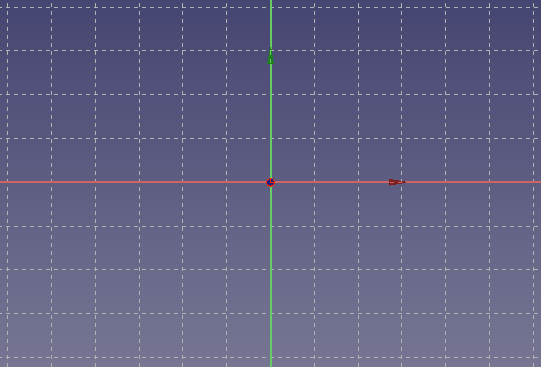

    A la pantalla apareixerà una graella per dibuixar dues dimensions.

    _images/freecad-croquis-rejilla.png

    ; BR |

  2. Aleshores dibuixarem un objecte senzill, un octàgon.

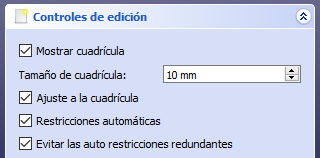

    Primer ajustem els controls d’edició a la pestanya Task, de manera que el dibuix s’ajusti a la xarxa.

    _images/freecad-croquis-control-edicion.png

    Ara crearem un Octagon amb la icona de Polyline | Polilinea |.

    _images/freecad-p14-imagen01.png

    Si ens equivoquem quan posem els punts, un cop finalitzat el dibuix, podem fer clic als punts i arrossegar -los amb el ratolí a la seva posició correcta.

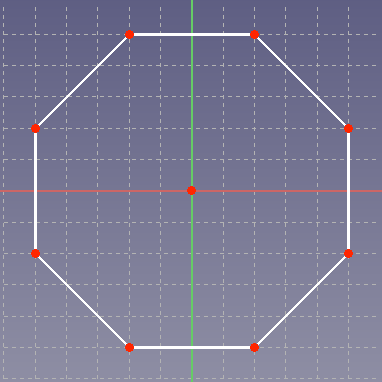

    Un cop acabats, feu clic a les tasques ** ** i premeu el botó `` tanca ''. El nostre dibuix es veurà a la vista de plantes com a la figura següent.

    _images/freecad-p14-imagen02.png

    Si no podeu veure el dibuix, feu clic a la icona de "Ajustar el contingut complet a la pantalla" | Icon-ajustar-contemplate |.

    ; BR |

  3. Per obtenir una peça de tres dimensions, extreuem el nostre esbós seleccionant la icona corresponent.

    _images/freecad-croquis-extruir.png

    O seleccionant al disseny de part ...

    En els paràmetres d'extrusió, hem escollit el nivell o l'alçada que volem per a la peça, en aquest cas ** 50 mil·límetres **.

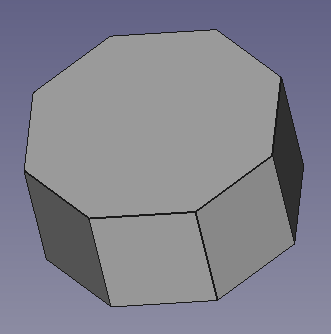

    Si canviem en perspectiva, podem veure el nostre Octagon en tres dimensions.

    _images/freecad-p14-imagen03.png

    ; BR |

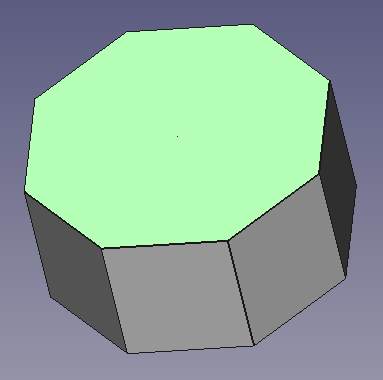

  4. Ara seleccionarem l’àrea superior de l’Octagon fent clic sobre ella. La zona canviarà de color verd.

    _images/freecad-p14-imagen04.png

    Un cop seleccionada la cara superior, feu clic a la icona de la creació de croquis.

    _images/freecad-crear-nuevo-croquis.png

    Aquesta vegada, l’esbós es dibuixarà a la cara seleccionada, no a terra.

    Ajustem els controls d’edició perquè s’ajustin a la xarxa.

    _images/freecad-croquis-control-edicion.png

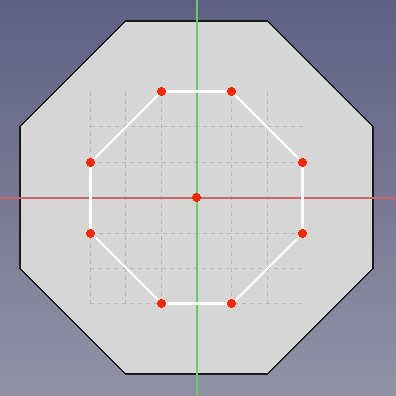

    I dibuixem un altre octagon més petit al primer octàgon.

    _images/freecad-p14-imagen05.png

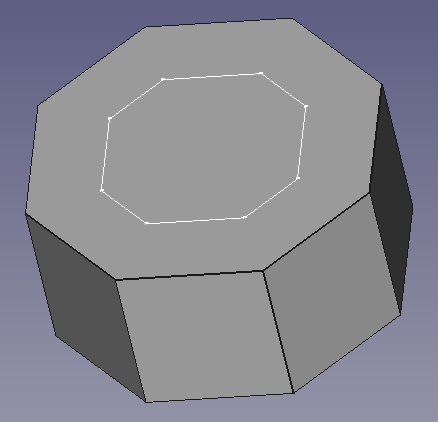

    Un cop acabats, feu clic a les tasques ** ** i premeu el botó `` tanca ''. El nostre dibuix es veurà com a la figura següent.

    _images/freecad-p14-imagen06.png

    ; BR |

  5. A continuació, extroem el nou esbós per formar una nova figura al primer. Premeu la icona corresponent.

    _images/freecad-croquis-extruir.png

    O seleccionem al disseny de part ...

    En els paràmetres d'extrusió, hem escollit el nivell o l'alçada que volem per a la peça, en aquest cas ** 50 mil·límetres **.

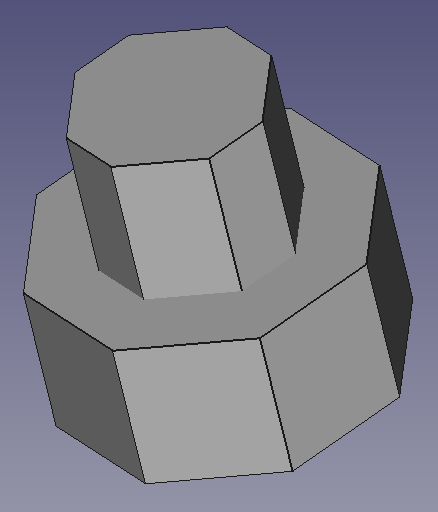

    La peça es veurà com a la imatge següent.

    _images/freecad-p14-imagen07.png

    ; BR |

  6. Ara generarem un buidatge ** a la peça creada. Comencem seleccionant la cara superior del nostre objecte en tres dimensions.

    Un cop seleccionada la cara superior, creem un esbós nou.

    _images/freecad-crear-nuevo-croquis.png

    Ajustem els controls d’edició perquè s’ajustin a la xarxa.

    _images/freecad-croquis-control-edicion.png

    I dibuixem un quadrat al centre de la peça.

    _images/freecad-p14-imagen08.png

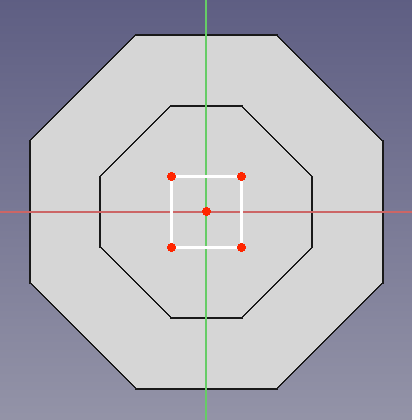

    Un cop acabats, feu clic a les tasques ** ** i premeu el botó `` tanca ''. El nostre dibuix es veurà com a la figura següent.

    _images/freecad-p14-imagen09.png

    ; BR |

  7. A continuació ** Generem un forat ** a partir de l’esbós dibuixat a la icona ** de buidatge **.

    _images/freecad-croquis-vaciado.png

    O seleccionant al disseny de part ...

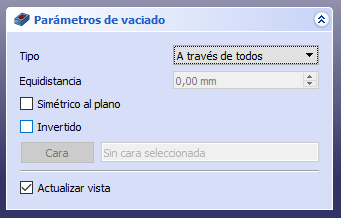

    Un cop pressionat, canviem els paràmetres de buidatge de manera que el forat ** creui tots els objectes **.

    _images/freecad-p14-imagen10.png

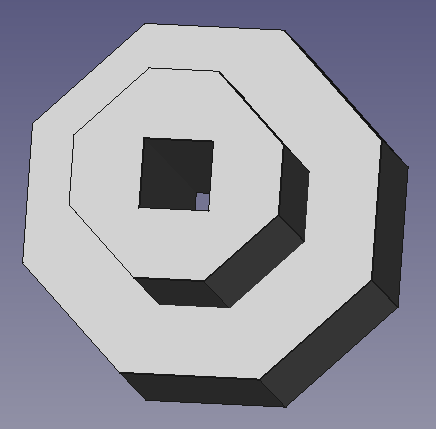

    Si feu clic al botó `` `` `, es perforarà com es pot veure a la figura següent.

    _images/freecad-p14-imagen11.png

    ; BR |

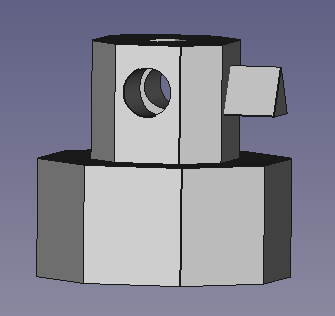

  8. Fins ara sempre hem creat esbossos en vertical, des de baix a dalt, però els esbossos es poden col·locar a qualsevol superfície ** com es pot veure a la figura següent.

    _images/freecad-p14-imagen12.png

    ; BR |


Exercicis

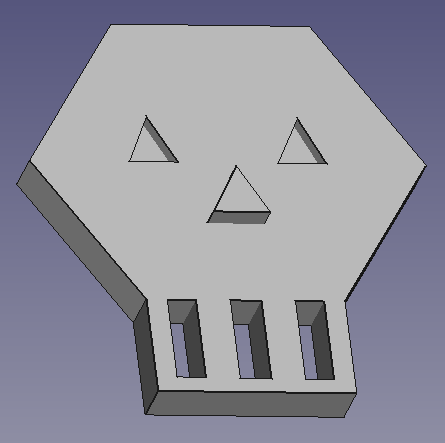

  1. Creeu una màscara en tres dimensions com la figura.

    _images/freecad-p14-ejercicio01.png

    ; BR |

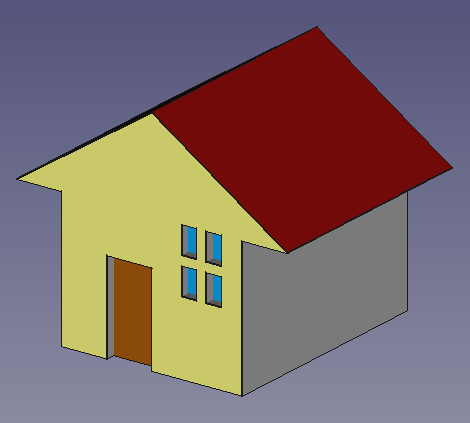

  2. Creeu una casa com la figura.

    _images/freecad-p14-ejercicio02.png

    El primer esbós amb el cos de la casa es col·locarà al ** pla xz ** i s’extreu al pla Y.

    Els esbossos següents serviran per fer forats al cos principal.

    _images/freecad-p14-ejercicio02b.png

    Per donar colors a la casa seguirem aquest procediment.

    1. Seleccionem la casa completa a la pestanya ** **.

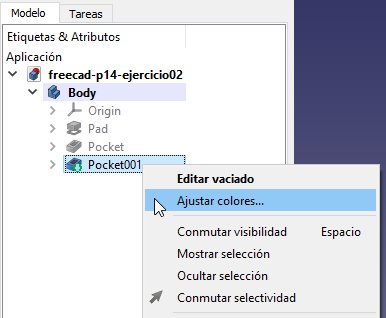

    2. Amb el botó dret del ratolí al model, seleccionem ** Ajustar els colors **.
    _images/freecad-p14-ejercicio02c.png
    1. Seleccionem amb el ratolí la cara de l’objecte que volem canviar de color.
    2. Seleccionem el color al quadre de diàleg ** tasques **.
    _images/freecad-p14-ejercicio02d.png
    1. Feu clic a `` D'acord ''.

    ; BR |

  3. Creeu un joc de laberint amb pilota com la figura.

    _images/freecad-p14-ejercicio03.png

    Dels esbossos següents.

    _images/freecad-p14-ejercicio03b.png

    Afegiu una esfera amb el banc de treball ** Part ** i mou l'esfera com es pot veure a la primera xifra.

    Finalment, canvieu el color de les cares de l’objecte i l’esfera.

    ; BR |


Videotuitorial

Vídeo: Extrusions i vacances de croquis.
