10. Peces esfèriques

En aquest tutorial aprendrem a utilitzar altres peces sòlides, les esferes ** **.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

    ; BR |

  2. En aquest moment afegirem els eixos de referència ** ** per ajudar -nos a situar les peces correctament.

    A la `` vegeu ... activeu o desactiveu la creu dels eixos.

    _images/freecad-axis-cross.png

    ; BR |

  3. Ara ** Creem una esfera ** fent clic a la tercera icona de la barra d'objectes sòlids.

    _images/freecad-barra-solidos.png

    Seleccionem per veure la peça a la vista isomètrica.

    _images/freecad-vista-isometrica.png

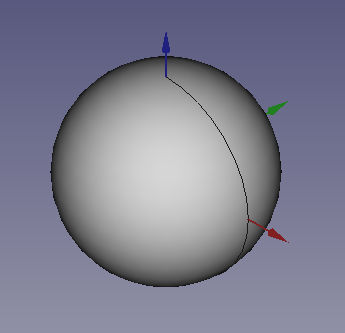

    La peça es veurà com a la imatge següent.

    _images/freecad-p10-imagen01.png

    ; BR |

  4. Un cop creada l’esfera, canviarem l’edició de la mida a la pestanya Dades El radi ** (radi) ** de manera que sigui de la mida d’un marbre.

    ** Ràdio (radi) ** = 5 mm

    Amb l’ajuda d’aquesta esfera, crearem un Portacanicas.

    ; BR |

    Nota

    Per actualitzar la imatge de la peça a la pantalla, premem la tecla de funció `` `` a la ' editar ... actualitzar' `.

    ; BR |

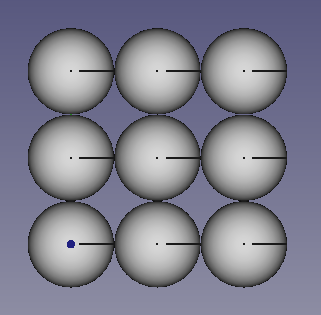

  5. Copiem i enganxem l’esfera vuit vegades més. A continuació, mourem les esferes per formar una matriu de 3 x 3 esferes com a la vista de la planta de la figura següent.

    _images/freecad-p10-imagen02.png

    ; BR |

  6. Un cop transferides les esferes, ens unirem a totes les esferes en un sol objecte per poder -lo moure fàcilment.

    Seleccionem totes les esferes i feu clic a la icona de peces de peces:

    _images/freecad-union-piezas.png

    ; BR |

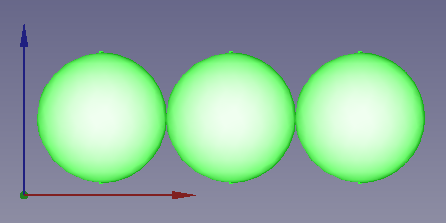

  7. Seleccionem la ** fusió ** de peces i escollim la vista a ** elevat **. Menú `` Veure ... Vistes estàndard ... Raised ''

    _images/freecad-p10-imagen03.png

    Ara traslladem el conjunt d’esferes a la nova posició

    x = 6 mm

    y = 6 mm

    Z = 6 mm

    de manera que es troben a la figura.

    ; BR |

  8. A continuació, creem un cub i li donem les dimensions següents.

    ** Longitud (Lenght) ** = 32 mm

    ** Amplada (amplada) ** = 32 mm

    ** Alçada (alçada) ** = 6 mm

    A la vista isomètrica es veurà.

    _images/freecad-p10-imagen04.png

    ; BR |

  9. Finalment, només haurem de seleccionar el ** cub **, mantenint la tecla ** control ** Seleccionem la ** fusió ** de les esferes i feu clic a la icona de la diferència de parts.

    _images/freecad-diferencia-piezas.png

    Amb el que obtindrem els nostres operadors acabats.

    _images/freecad-p10-imagen05.png

    ; BR |


Exercicis

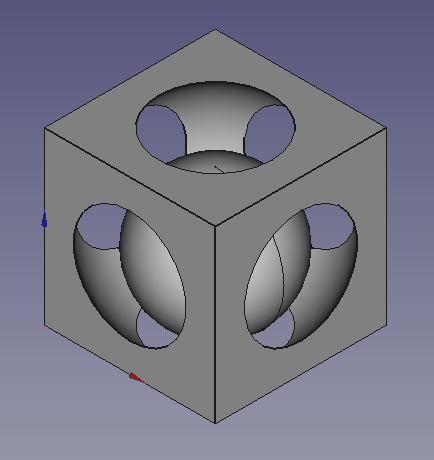

  1. Creeu un cub amb una esfera atrapada a l'interior com la que es pot veure a la figura següent.

    _images/freecad-p10-ejercicio01.png

    Les dimensions del cub seran les de 30 mm quadrades

    Les dimensions del forat interior (una esfera) seran de 18 mil·límetres de ràdio i l'esfera haurà de ser transferida al centre de la plaça.

    x = 15 mm

    y = 15 mm

    Z = 15 mm

    Finalment, la petita esfera interior tindrà un radi de 12 mil·límetres i haurà de ser transferida a la següent posició.

    x = 15 mm

    y = 15 mm

    Z = 12 mm

    ; BR |

  2. Creeu una pestanya Domino com la figura.

    _images/freecad-p10-ejercicio02.png

    La base inferior es crearà a partir d’un cub al qual donarem les dimensions següents.

    ** Longitud (Lenght) ** = 41 mm

    ** Amplada (amplada) ** = 20 mm

    ** Alçada (alçada) ** = 5 mm

    Més tard, alimentarem tots els seus costats amb un radi d’1 mil·límetre.

    El full de separació del medi serà un altre cub, al qual donarem les dimensions següents.

    ** Longitud (Lenght) ** = 1 mm

    ** Amplada (amplada) ** = 18 mm

    ** Alçada (alçada) ** = 6 mm

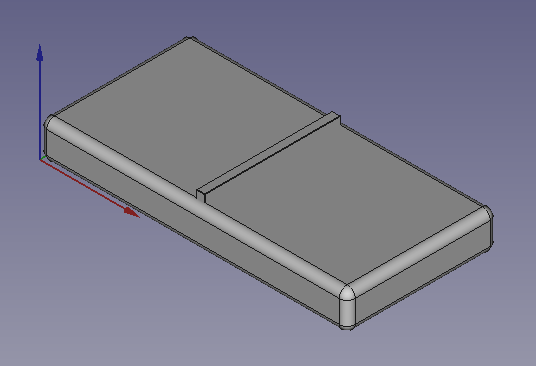

    Posteriorment el traslladarem a la seva posició al centre de la base.

    _images/freecad-p10-ejercicio02b.png

    A continuació, crearem 1 esfera amb un radi de 2 mil·límetres i el transferirem a una alçada ** Z ** de 5 mm.

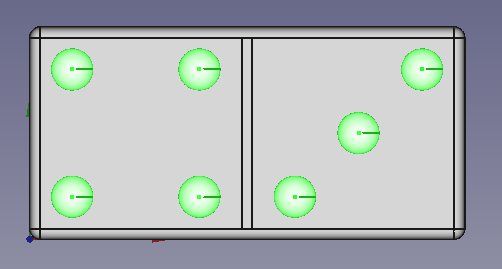

    Doblarem l’esfera 6 vegades amb l’edició `` editar ... duplicar la selecció i transferirem les esferes a les posicions ** x ** e ** i ** que es poden veure a la figura següent.

    _images/freecad-p10-ejercicio02c.png

    Finalment, unirem totes les esferes en un sol objecte i restarem la fusió de totes les esferes de la peça inferior.

    ; BR |


Videotuitorial

Vídeo: Amb un parell d'esferes
