3. Traducció de peces

En aquest tutorial aprendrem a moure peces senzilles per compondre altres més complexes.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Una nova pestanya s’obrirà amb un document buit, on podem començar a dissenyar.

    ; BR |

  2. Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

    _images/freecad-banco-part.png

    ; BR |

  3. En aquest moment afegirem els eixos de referència ** ** per ajudar -nos a situar les peces correctament.

    A la `` vegeu ... activeu o desactiveu la creu dels eixos.

    En anglès Veure ... commutar l'eix creu ''

    _images/freecad-axis-cross.png

    ; BR |

  4. Ara ** Creem un cub ** fent clic a la primera icona de la barra d'objectes sòlids.

    _images/freecad-barra-solidos.png

    Seleccionem per veure la peça a la vista isomètrica.

    _images/freecad-vista-isometrica.png

    La peça es veurà com a la imatge següent.

    _images/freecad-cubo-isometrica.png

    ; BR |

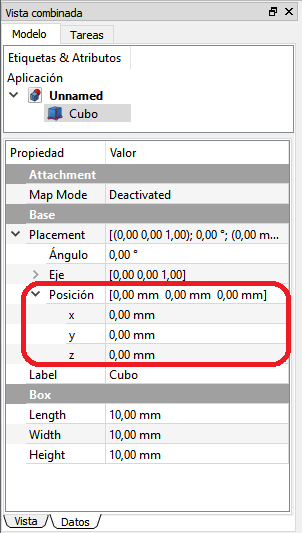

  5. Seleccionem el cub i a la pestanya ** Data ** Obrim el menú ** Placement ** i dins del menú ** Posició **.

    En aquest menú podem modificar les posicions del cub dels eixos x, y, z.

    _images/freecad-pestania-datos-posicion.png
  6. Les posicions x, y, z es poden canviar escrivint un número nou o fent clic al número i girant la roda ** del ratolí **.

    En moure la roda del ratolí, la galleda es mou a la pantalla a la seva nova posició.


Exercicis

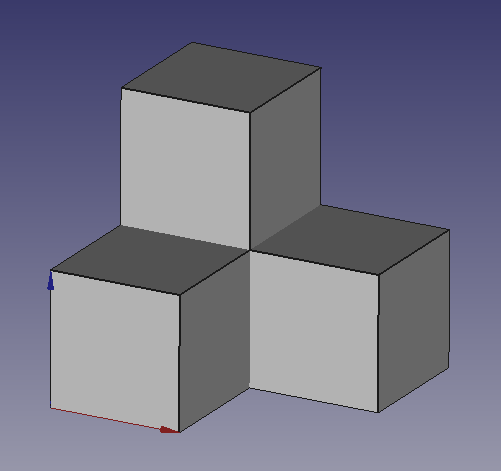

  1. Obriu Freecad i creeu un nou document amb tres cubs col·locats segons la figura següent.

    _images/freecad-p03-ejercicio01.png

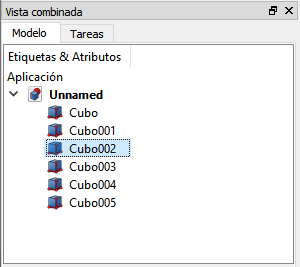

    Recordeu que cal seleccionar un cub abans de poder transferir -lo a la pantalla.

    Recordeu que les coordenades han de ser ** múltiples de 10 ** de manera que els cubs s’uneixen entre si sense espais entre ells i sense solapaments.

    _images/freecad-p03-seleccionar-cubo.png

    ; BR |

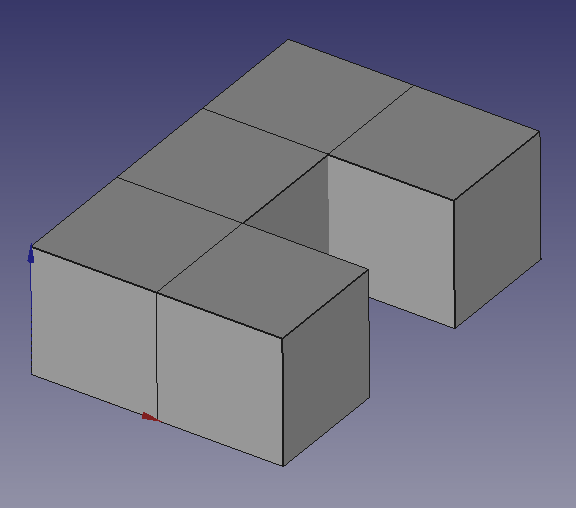

  2. Obriu Freecad i creeu un nou document amb cinc cubs col·locats segons la xifra següent.

    _images/freecad-p03-ejercicio02.png

    ; BR |

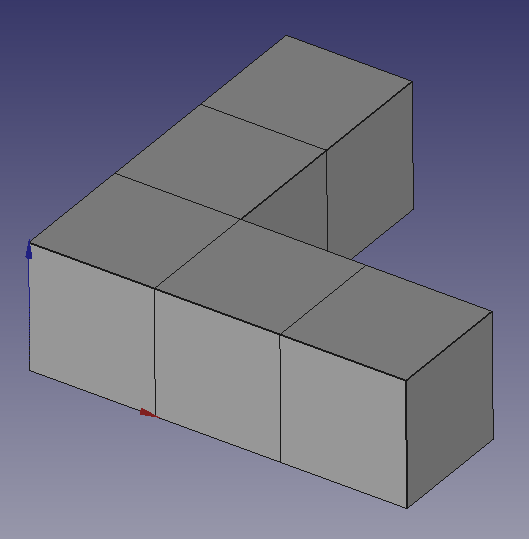

  3. Obriu Freecad i creeu un nou document amb diversos cubs col·locats segons la figura següent.

    _images/freecad-p03-ejercicio03.png

    ; BR |

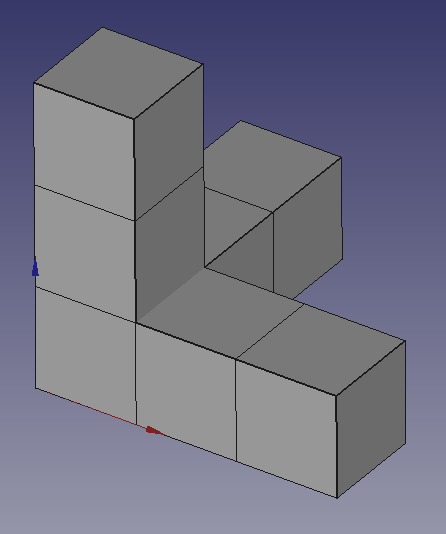

  4. Obriu Freecad i creeu un nou document amb diversos cubs col·locats segons la figura següent.

    _images/freecad-p03-ejercicio04.png

    ; BR |

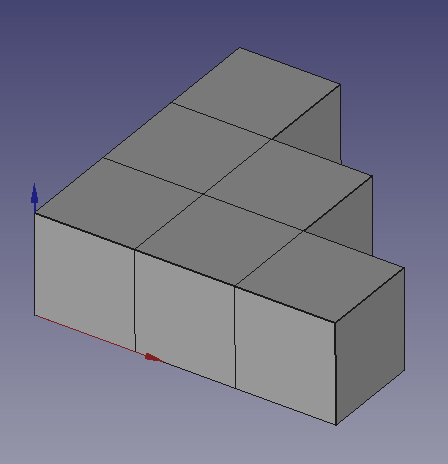

  5. Obriu Freecad i creeu un nou document amb diversos cubs col·locats segons la figura següent.

    _images/freecad-p03-ejercicio05.png

    ; BR |

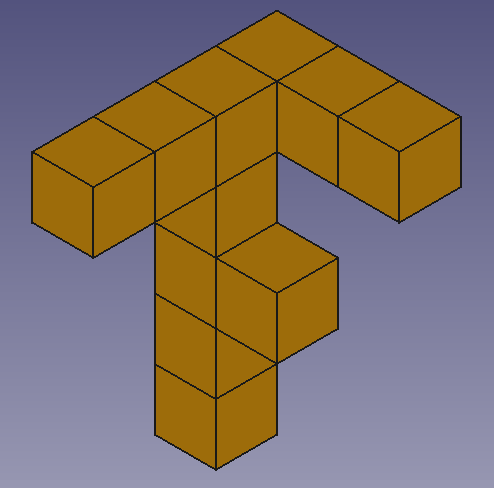

  6. Obriu Freecad i creeu un nou document amb diversos cubs col·locats per formar el logotip de tensorFlow, segons la xifra següent.

    _images/freecad-p03-ejercicio06.png

    Al final, seleccioneu tots els cubs i canvieu el color de les seves cares (color de forma) per a la taronja.

    ; BR |


Videotuitorial

Vídeo: `Moving Cubes. <https://www.youtube-nocokie.com/embed/mh8cc7f_r4k> `__
