2. Visualització de peces

En aquest tutorial canviarem les propietats de visualització d’una peça tridimensional.

; BR |

  1. Obrim l’aplicació ** Freecad ** que té la icona següent.

    _images/freecad-icono.png
  2. A continuació, fem clic a la icona per crear un document ** nou ** | Icon-new-Document | O seleccionem al fitxer ``

    Una nova pestanya s’obrirà amb un document buit, on podem començar a dissenyar.

    ; BR |

  3. Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

    _images/freecad-banco-part.png

    ; BR |

  4. Ara ** Creem un cub ** fent clic a la primera icona de la barra d'objectes sòlids.

    _images/freecad-barra-solidos.png

    ; BR |

  5. Canviem el nom del cub fent clic amb el botó dret del ratolí i seleccionem Canviar el nom o fer clic amb el botó esquerre del ratolí i prémer la tecla ** f2 **.

    _images/freecad-renombrar-cubo.png

    Canviem el nom "cube " per al nou nom ** "mi_cubo " **

    _images/freecad-cubo-renombrado.png

    ; BR |

  6. Ara, prémer la tecla d'espai ** ** El cub desapareixerà. Si premem la tecla Espai, apareixerà el cub a la pantalla.

    Quan el cub és invisible, el seu nom canvia en gris.

    _images/freecad-cubo-invisible.png

    Amb aquesta funció podem veure les peces ocultes darrere d’un objecte sòlid.

    ; BR |

  7. Una altra manera de veure l’interior d’una peça i veure -la és canviar la propietat de transparència, per exemple, al 50%.

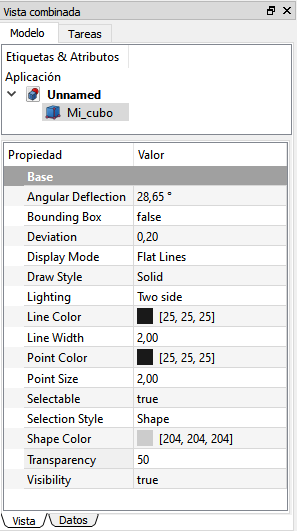

    La propietat de ** transparència ** es troba a la pestanya ** Vista **.

    _images/freecad-pestania-vista.png

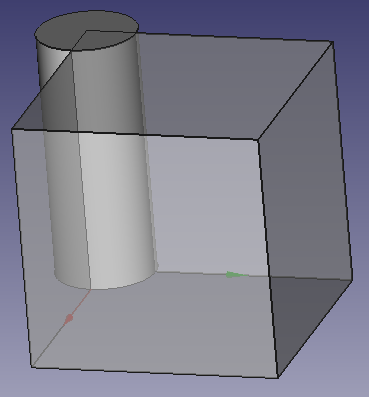

    Si ara afegim un ** cilindre ** al disseny, podem veure la nova peça a través del cub.

    _images/freecad-cubo-transparente.png

    ; BR |

  8. A més de la transparència, altres propietats com ara

    El color de les cares de la peça (** color de forma **),

    El color de les vores (** color de la línia **),

    i el color dels vèrtexs (** color del punt **).

    Una propietat útil és canviar la mida dels punts (mida del punt) de manera que sigui més fàcil seleccionar -los.

Nota

Per actualitzar la imatge de la peça a la pantalla, premem la tecla de funció `` `` a la ' editar ... actualitzar' `.


Exercicis

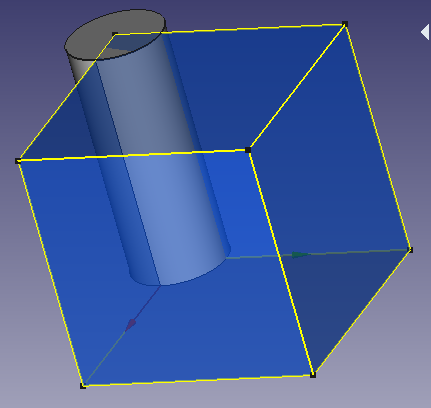

  1. Obriu Freecad i creeu un nou document amb un cub i un cilindre. Canvieu les propietats del cub per ser transparents fins al 50% amb les cares blaves i les vores grogues.

    _images/freecad-cubo-transparente-colores.png

    ; BR |


Videotuitorial

Vídeo: Propietats de visualització.
