7. Diferència de peces

En aquest tutorial, aprendrem a realitzar transformacions en les peces operant la resta. Es tracta d’eliminar el material d’un objecte mitjançant la forma d’un altre. Aquesta operació és molt important perquè permet exercicis, buidatge, talls, etc.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

    ; BR |

  2. En aquest moment afegirem els eixos de referència ** ** per ajudar -nos a situar les peces correctament.

    A la `` vegeu ... activeu o desactiveu la creu dels eixos.

    _images/freecad-axis-cross.png

    ; BR |

  3. Ara ** Creem un cub ** fent clic a la primera icona de la barra d'objectes sòlids.

    _images/freecad-barra-solidos.png

    I canviem la mida del cub segons les dimensions següents.

    ** Longitud (Lenght) ** = 30

    ** Amplada (amplada) ** = 30

    ** Alçada (alçada) ** = 30

    Seleccionem per veure la peça a la vista isomètrica.

    _images/freecad-vista-isometrica.png

    ; BR |

  4. Un cop creat el cub anterior, restarem diversos cubs petits per crear una nova figura.

    ** Creem un cub nou ** fent clic a la icona corresponent.

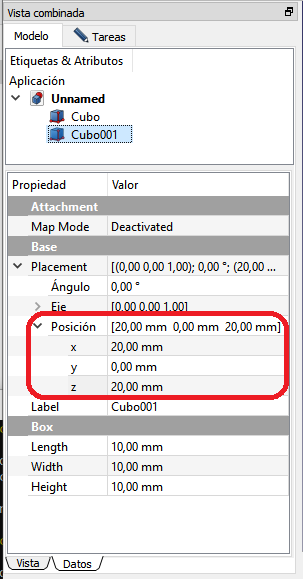

    Movem el nou cub a la posició x = 20, y = 0, z = 20

    _images/freecad-p07-imagen01.png

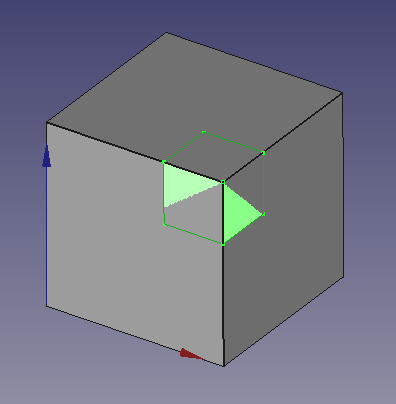

    Amb el que la pantalla de treball ens mostrarà el següent.

    _images/freecad-p07-imagen02.png

    ; BR |

  5. Ara anem a seleccionar primer el ** gran cub ** i, mantenint el control ** ** ajustat, també seleccionem el ** cube001 ** petit.

    L’ordre a l’hora de seleccionar els cubs és important perquè la resta funcioni correctament. Primer es selecciona la peça base i després es robarà la peça.

    Feu clic a la icona ** de subtracció ** (feu un tall de dues vies) a la barra d’eines booleana.

    _images/freecad-diferencia-piezas.png

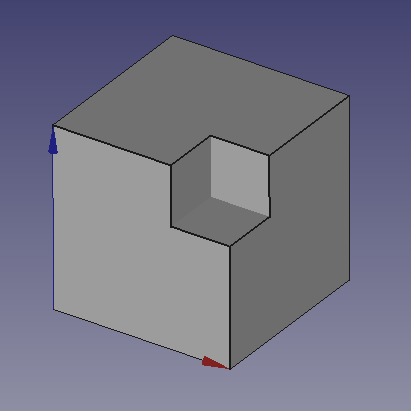

    El resultat serà com la imatge següent.

    _images/freecad-p07-imagen04.png

    ; BR |

  6. La nova peça es pot gestionar com a peça base per continuar restant encara més peces.

    Si creem un cub nou i el movem a la posició x = 20, y = 20, z = 20

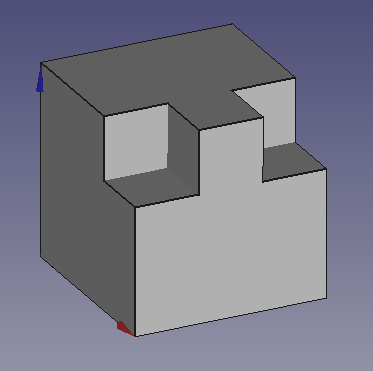

    Restem el nou cub i el resultat serà el següent.

    _images/freecad-p07-imagen05.png

Exercicis

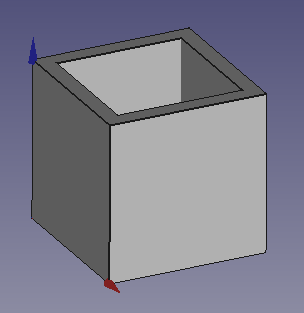

  1. Creeu una caixa lateral de 30 mm amb un forat lateral de 24 mm, tal com apareix a la figura següent.

    _images/freecad-p07-ejercicio01.png

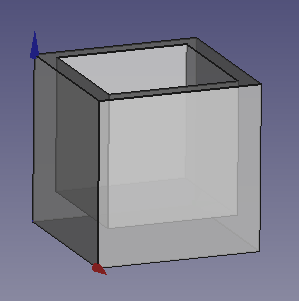

    Canvieu la transparència del cub exterior al 25% de manera que es pugui veure el forat interior.

    _images/freecad-p07-ejercicio01b.png

    ; BR |

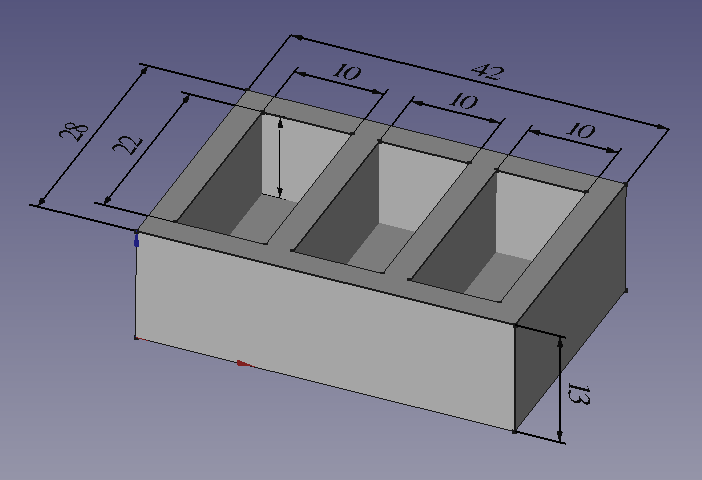

  2. Creeu un portador a pic com la figura.

    _images/freecad-p07-ejercicio02.png

Videotuitorial

Vídeo: Marcar la diferència.
